如何分析“紫外可见吸收光谱图”？

说明：本文主要介绍紫外可见吸收图的测量坐标、峰形与强度含义，以及溶液、悬浮体、粉末和薄膜数据中的定量参数提取。

UV–vis 吸收谱记录紫外与可见光照射样品后的光强变化。分子轨道或固体能带吸收光子后，电子由低能态跃迁到高能态；200–800 nm范围覆盖多类价电子跃迁。横坐标写波长 λ 或光子能量 hν，纵坐标写透过率、吸光度、反射率或吸收系数。

仪器以空白光强 I₀为参照，随后测得穿过样品的光强 I。透过率为 T=I/I₀，吸光度为A=-log₁₀T。A=1 对应 10% 光透过，A=2 对应 1% 光透过。吸光度没有单位，吸收系数 α 的单位常写 cm^-1。

波长与能量满足E(eV)=1240/λ(nm)。波长向右增大时，光子能量向左增大；能量轴与波长轴方向相反。纵坐标的物理量决定曲线高低的含义，A、T、R 与 α 之间未经转换便无法按数值高低互比。

透射、反射和吸收共享能量守恒关系，却对应各自的光路收集方式。积分球开口、镜面反射收集状态与参比材料改变后，曲线差值便不再只对应样品吸收。

Beer–Lambert 定律写成A=εbc，ε 是摩尔消光系数，b 是光程，c 是浓度。均匀溶液在给定波长处具有固定 ε，吸光度随浓度和光程成正比。透明薄膜若已知厚度 d，反射损失较小时可用 α=2.303A/d 估算吸收系数。

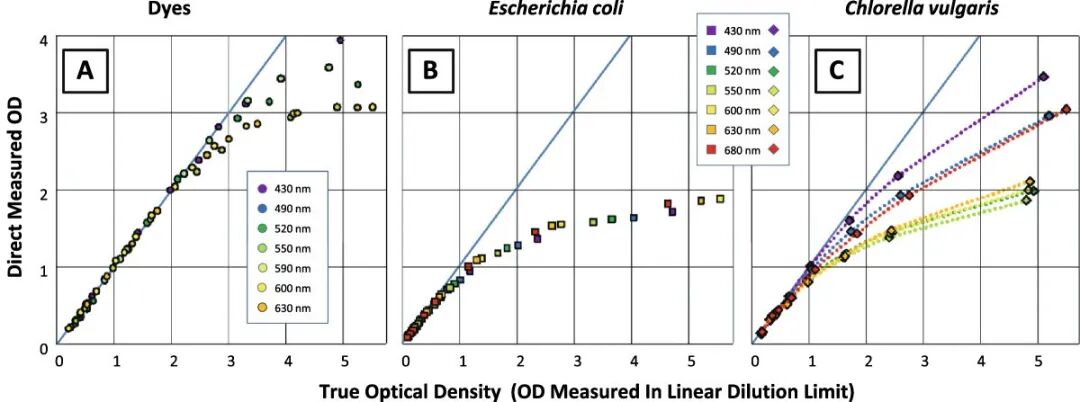

高吸光度会把透射光压到探测器噪声附近，线性动态范围随仪器杂散光与探测器灵敏度变化。染料溶液的线性区可延伸到较高光密度，颗粒悬浮液会因多次散射而更早偏离直线。稀释序列中斜率保持不变，才具备浓度定量的测量基础。

定量曲线应由同一批参比与相同光程获得，并保留低、中、高浓度的残差分布。高浓度端向下弯曲提示杂散光或饱和，悬浮样品的系统偏离还与颗粒散射相关。

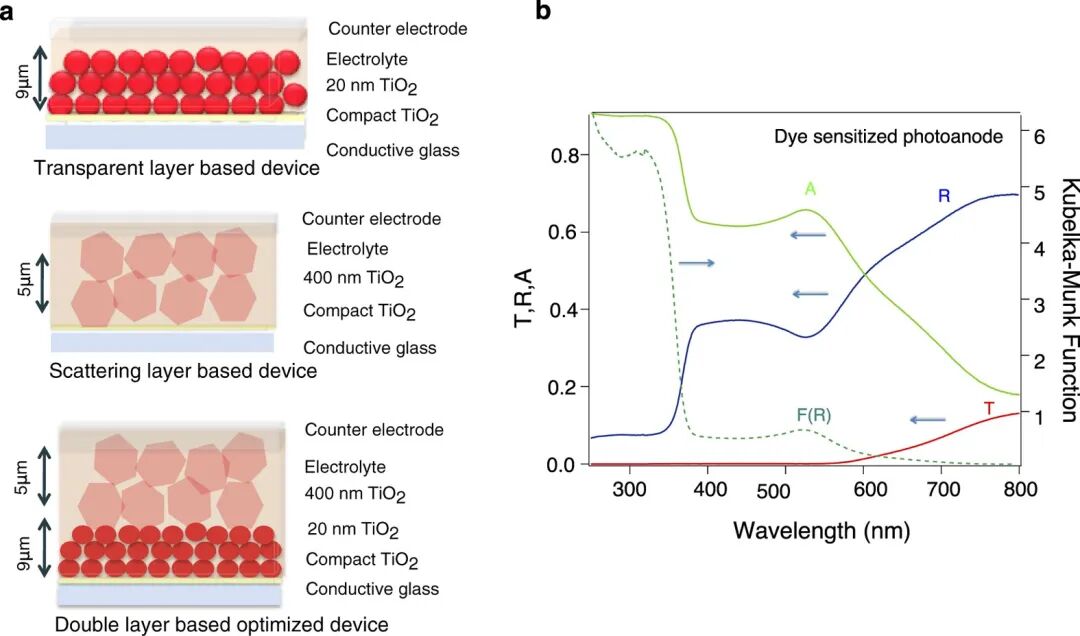

粉末、粗糙膜与乳浊分散液会改变光的传播方向。积分球收集总透射 T 与总反射 R 后，吸收率可写为1-T-R。若仅用 -logT 处理强散射样品，散射损失随之计入表观吸光度，颗粒尺寸、团聚状态和装样厚度便会改变基线。

不透明粉末多用漫反射率 R_∞，再计算F(R)=(1-R)²/(2R)。Kubelka–Munk 函数把反射谱转为与吸收/散射比 K/S 相关的量。样品厚度达到无限厚条件、颗粒分布接近且散射系数在目标谱区变化较小时，F(R) 才接近吸收系数的替代量。

峰位/峰形/吸收强度对应哪些电子过程

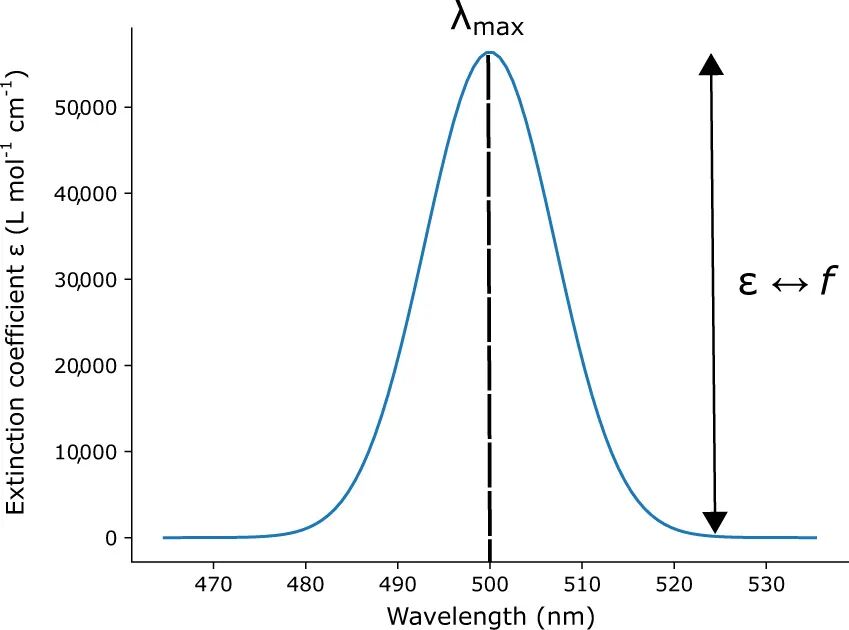

λ_max是吸收带最大值对应的波长，峰高或峰面积受跃迁振子强度与吸收物种数量控制。跃迁能量由初态、终态之间的能量差决定，峰形则叠加振动能级、溶剂涨落、结构分布与仪器带宽。

分子谱中可辨认离散吸收带，半导体谱中常见连续上升的带间吸收。吸收峰与吸收边是两个坐标：峰位对应吸收概率最大处，吸收边对应连续跃迁开始增强的能量区间。二者随材料变化时可沿不同方向移动。

峰位读取采用峰顶或拟合中心，峰强读取采用吸光度、消光系数或积分面积。三类数值对应的实验前提不同，导出表格应保留纵坐标名称、单位和归一化状态。

π→π^* 跃迁常见于共轭分子，振子强度较大；含孤对电子的羰基、偶氮或杂原子体系还会出现n→π^* 跃迁。过渡金属配合物中的 d–d 跃迁强度受对称性与自旋选择规则压低。

给体与受体轨道发生空间电荷重新分布时会产生电荷转移带，其强度常高于 d–d 带。峰位归属应与分子结构、配位状态、TD-DFT 振子强度或已知标准谱对应，单个宽峰里可叠加多条电子—振动跃迁。

归一化会把每条曲线峰高缩放到相同值，归一化谱只保留峰位和线形关系。浓度、摩尔消光系数与绝对吸收量需从原始吸光度或吸收系数读取，归一化曲线不承担浓度定量。

溶液峰高升高可由浓度 c、光程 b 或摩尔消光系数 ε 增大引起。相同溶剂、比色皿和浓度下的吸光度差异才对应 ε 或化学物种比例变化；薄膜数据还受厚度、覆盖率、表面粗糙度和干涉条纹影响。

样品浓度过高会引发缔合、二聚或折射率变化，谱峰随之展宽、分裂或移动。稀释序列若出现峰形变化，体系已偏离单一吸收物种的 Beer–Lambert 模型。颗粒分散液中的基线抬升则常随波长减小而增强，源于瑞利或 Mie 散射。

空白谱应采用同批溶剂、基底或参比粉末。石英比色皿覆盖深紫外区，普通玻璃在近紫外具有吸收截止；溶剂截止波长以下的数据会混入溶剂本征吸收。基线漂移还可源于指纹、气泡、沉降与基底反射。

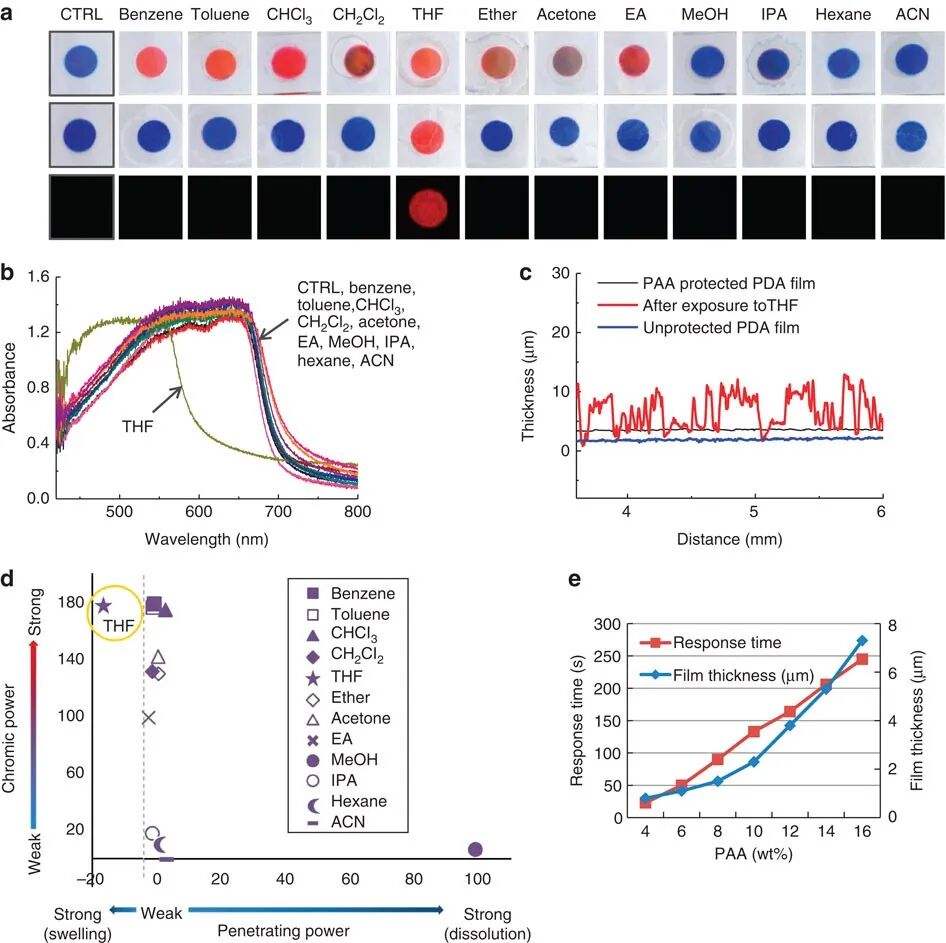

溶剂极性、氢键、pH、质子化、配位和构象会分别改变基态与激发态能量。等吸收点在一组浓度或时间序列中保持固定，常对应两种主要物种互相转化且总浓度守恒；第三组分、散射或基线漂移会破坏固定交点。

重叠峰可用一阶或二阶导数寻找肩峰，也可用带有峰位、峰宽与面积约束的谱带拟合。导数会放大高频噪声，平滑窗口与数据间隔会改变肩峰位置；缺少化学约束的自由分峰会把噪声、基线和散射尾分配成虚假的吸收带。

时间序列、滴定序列和电位序列更适于比较差谱 ΔA。正差峰对应新增吸收，负差峰对应原有物种消耗或漂白。差谱仍需保留原始谱与参比条件，才能区分化学转化、浓度变化和光程漂移。

吸收边、Tauc线性区和Urbach尾怎样提取光学参数？

吸收边是半导体带间吸收快速增强的谱区。波长坐标换算为光子能量 hν，再按样品状态得到 α 或 F(R)。吸收边长波侧常含激子峰、缺陷态、Urbach 尾与散射背景。

透射薄膜在厚度 d 已知且反射修正充分时采用α=2.303A/d。粉末数据采用 F(R) 后应标注 Kubelka–Munk 转换与参比材料；F(R) 属于 K/S 相关量，颗粒尺寸或压片密度变化会改变散射系数 S。

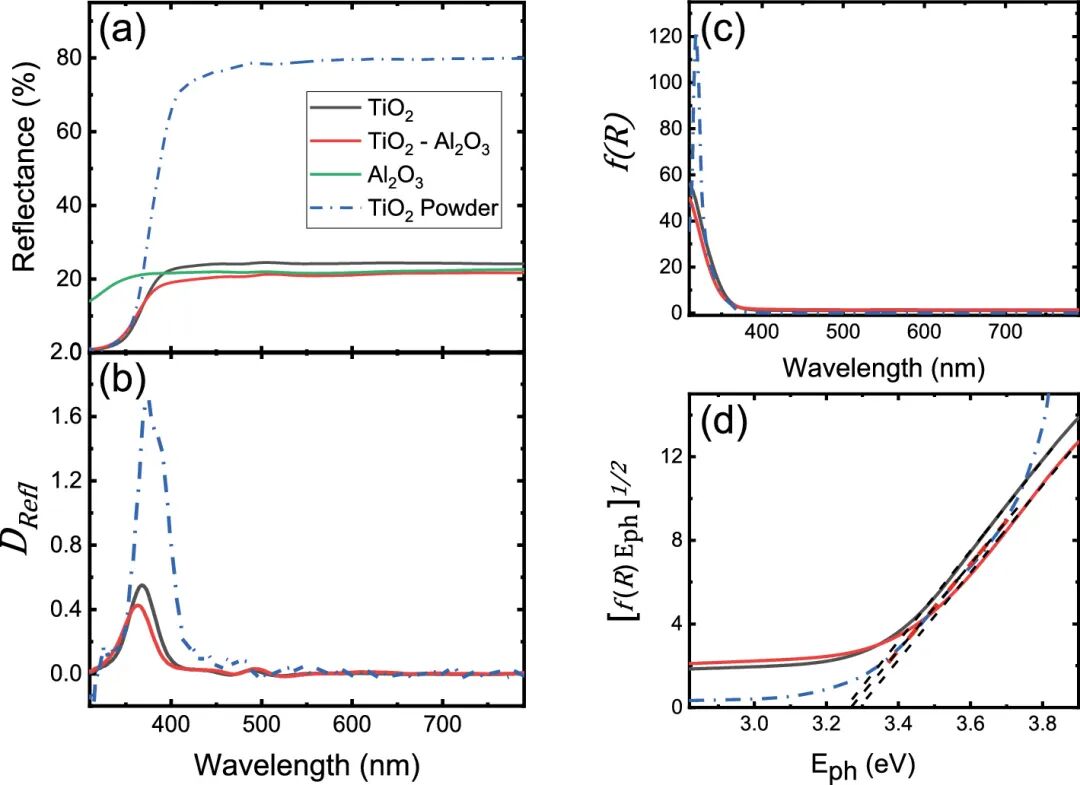

反射谱的一阶导数可定位斜率最大处，Tauc 图则将吸收边映射为幂律坐标。导数峰、切线交点和 Tauc 截距对应不同数学定义，数值差异不属于计算错误。横向比较应固定同一变换、同一基线与同一拟合区。

导数极值提供吸收边斜率位置，Tauc 截距提供给定跃迁模型下的外推能量。两种结果应分别命名并保留处理步骤，数值接近时，数学定义仍有差异。

Tauc 关系写成 (αhν)^r=B(hν-E_g)。直接允许跃迁常取 r=2，间接允许跃迁常取 r=1/2；粉末谱以 F(R) 替代 α。跃迁类型应由能带结构、材料类别或光学选择规则确定。

线性拟合选在带间吸收主升段，避开低能尾态、激子峰和高能饱和区。拟合窗口改变截距 E_g，报告时应保留纵坐标指数、能量范围、基线方法、厚度或 F(R) 变换以及拟合不确定度。

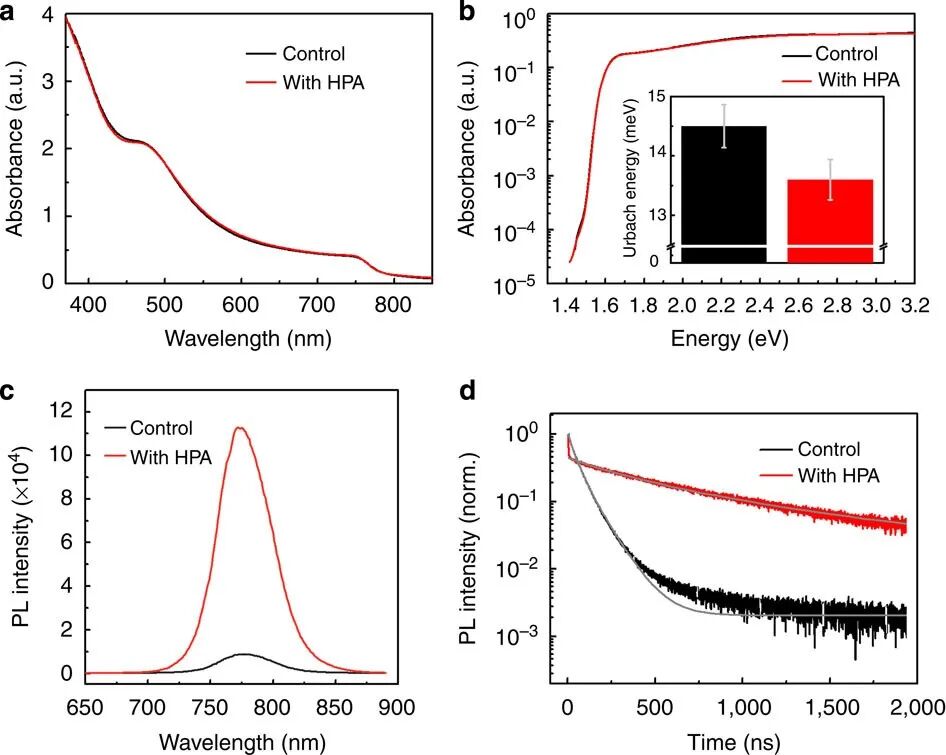

Urbach 能量 E_u由指数尾 α=α₀exp[(hν-E₀)/E_u] 得到。lnα–hν 线性区斜率的倒数给出 E_u。尾部展宽可对应热涨落、结构无序与带边态分布，激子或电荷转移吸收会改变单一指数区。

常规 UV–vis 的动态范围在强吸收区和极弱亚带隙区均有限。PDS 与 EQE可延伸弱吸收灵敏度，PL/TRPL 记录辐射与非辐射复合，UPS/XPS 给出占据态能级，计算能带提供带边位置与跃迁类型。各类数据对应不同光学或电子变量。

样品对比需统一测试模式、参比、波长步长、狭缝、浓度、光程或膜厚。峰位、绝对强度、吸收边、E_g 与 E_u分别保留各自的坐标和拟合条件，最终参数才可追溯到原始谱线与样品状态。
